Projekt "Vivarium"

[MarSz]

No jakto do czego - widzisz coś w tym akwarium poza pustką?

Popatrz na pierwsze posty - gdzie jest pokazany plan w full 3D wygenerowany w Catii (nad którym pieczołowicie spędziłem kiedyś kilka wieczorów).

Przecież na ślinę tego nie połączę

[krzysiekh]

Hmm,
patrzę i nie mów, że ze szkła taki witraż będziesz robił
Jeśli tak, to chyba jakiś uspokajacz będziesz musiał sobie ciągle aplikować.
Nie myślałeś żeby to jakoś na płytach styropianowych profilować?

Zobacz sobie http://podforak.rzeszow.pl/viewtopic.ph ... 9&p=155358" onclick="window.open(this.href);return false; gdzie sepher wspomina o ceresit cl51.
Taka tylko informacja

[MarSz]

Od czasu projektu do chwili obecnej nieco zmieniłem założenia ale ciągle dojdzie sporo silikonu.
Podstawowa konstrukcja "witraża" będzie z pleksi (lepiej ciąć) a na to będzie XPS, który będzie łatwiej profilować i w razie czego poprawiać ewentualne błędy ale całość myślę pokryć silikonem i na to struktura podłoża.

[krzysiekh]

Czyli w sumie porady sphera mogą się przydać, bo w innych wątkach na różnych forach też pisali, że silikon nie łapie się do styropianu.

[MarSz]

Dziś tylko kupiłem silikon i już nie miałem na nic czasu.
Jutro sprawdzę jak to będzie z tym XPSem.
Jeśli będą problemy to mam jeszcze inne opcje - po czasie nie chciałbym jednak wracać do pierwotnego planu czyli klejenia witraża.

[MarSz]

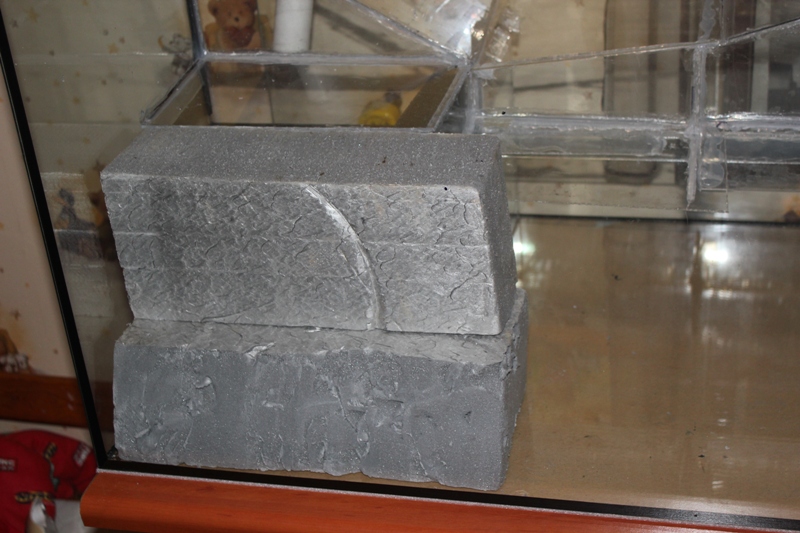

Więc zrobiłem test - skleiłem silikonem akwarystycznym dwa kawałki XPS - po kilku godzinach trzymają jakby to był jeden kawałek. Zobaczymy jutro jeszcze jak to przetrwa gdy silikon całkowicie stwardnieje.
Ponadto zrobiłem próbę - rozprowadziłem cienką warstwę silikonu na powierzchni XPSu i pokryłem torfem - by sprawdzić jak będzie się trzymać silikon większą powierzchnią gdybym chciał nim pokryć całą powierzchnię.


W sumie XPS to styropian - ale jednak nie to samo - może więc się sprawdzi.

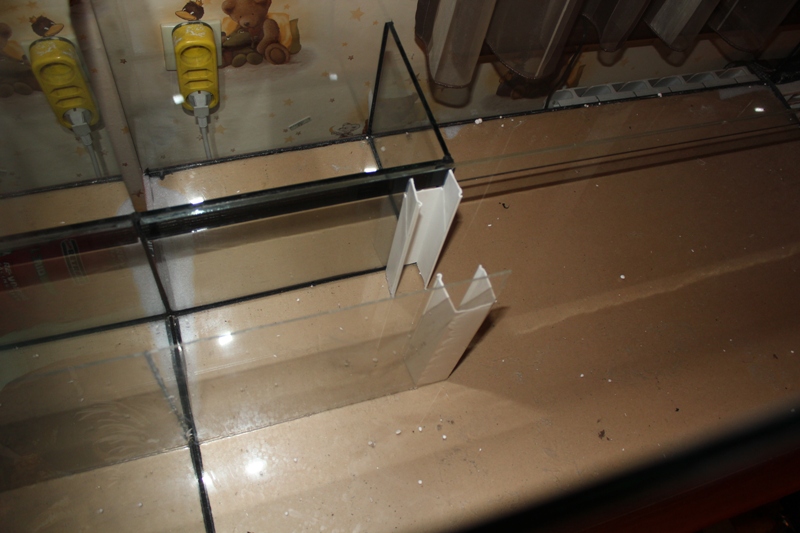

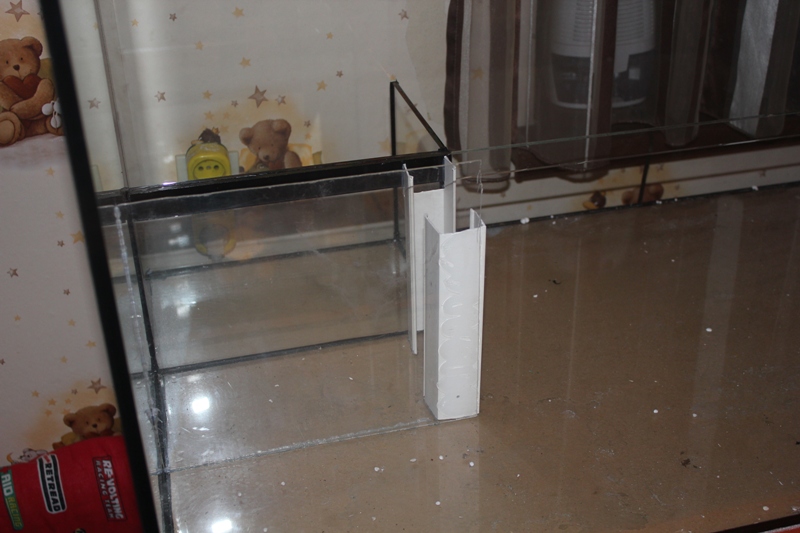

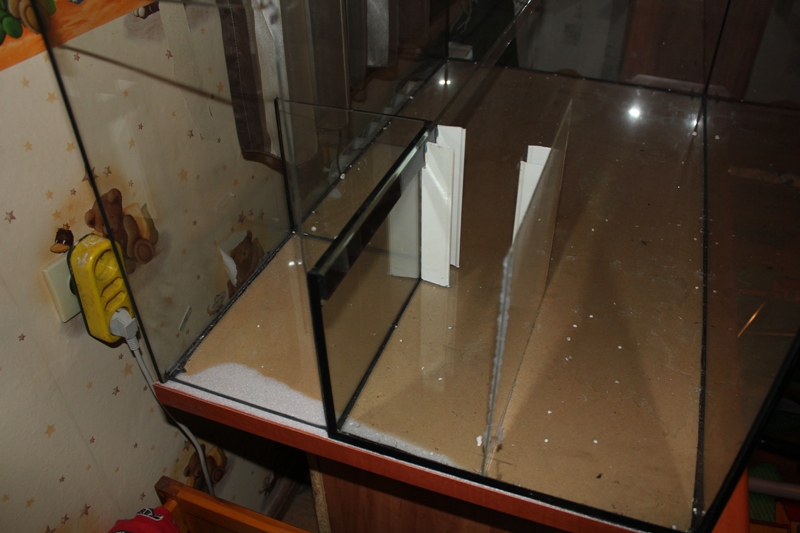

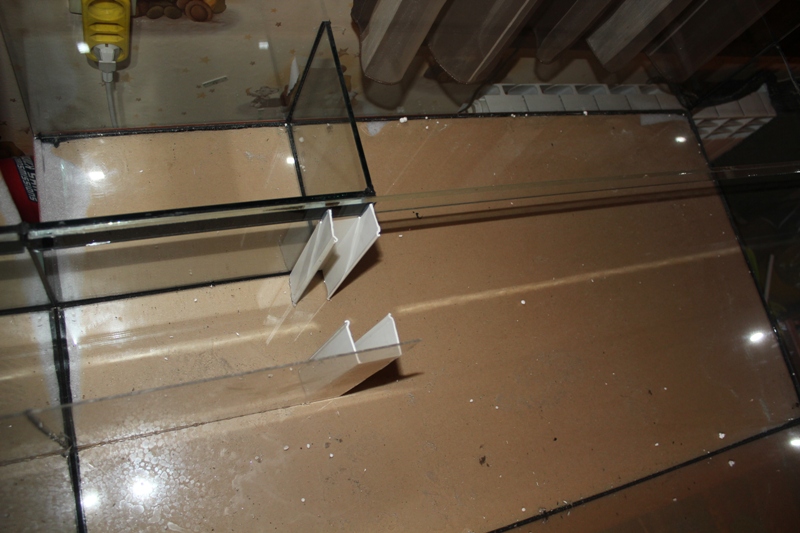

A poza tym przykleiłem dziś elementy komory na filtr hamburski:






Filtrację hamburską już przećwiczyłem w moim regale i wiem, że i tym razem się nie zawiodę.

Co więcej - tym razem będzie to coś jakby mix hamburga i akwaponiki - no może z tą akwaponiką to trochę naciągane - ale ostatecznie będzie widać co miałem na myśli.

Myślę, że Alex, który jest dobrze zorientowany w temacie akwaponiki będzie mógł ostatecznie ocenić, czy to, co wykombinowałem może się klasyfikować pod to pojęcie.

Ciąg dalszy nastąpi - w miarę jak będę znajdował chwile czasu by robić kolejne kroki i miał dostęp do kompa by wrzucać zdjęcia.

Nie spieszy mi się

[MarSz]

Pracę trwają powoli z braku czasu ale i z powodu koniecznych przerw technologicznych - muszę kleić po kawałku i czekać aż przyklejone elementy wyschną by móc mierzyć kolejne, docinać i przyklejać.

Na kolejnych zdjęciach będzie wiec efekt kilku dni dłubania po jakieś pół godziny dziennie.

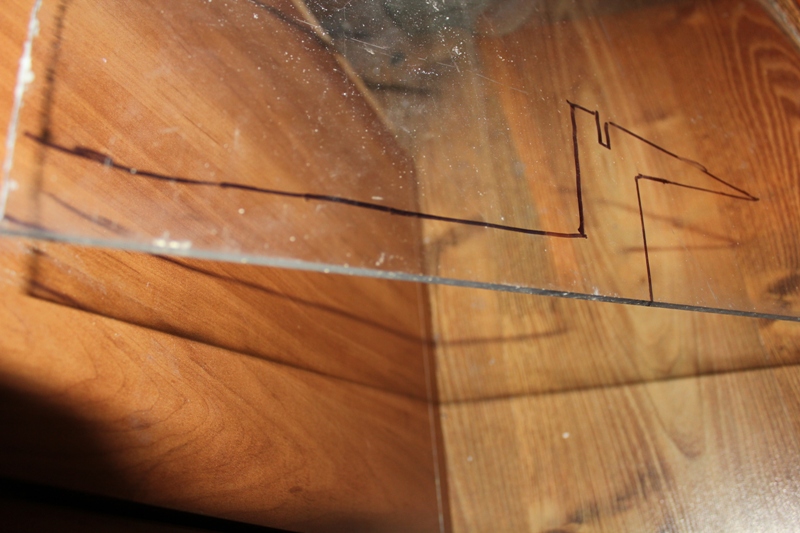

Wszystko zaczęło się od docięcia wykrojów z kartonu i ich przymiarki a potem przeniesienia kształtu na pleksę 4mm.


Potem było żmudne i śmierdzące wycinanie i wklejanie.
Nie bawiłem się w super dokładne szlifowanie - to są elementy konstrukcyjne (stelaż) i z założenia nie będzie ich widać. Również estetyka klejenia schodziła na drugi plan.

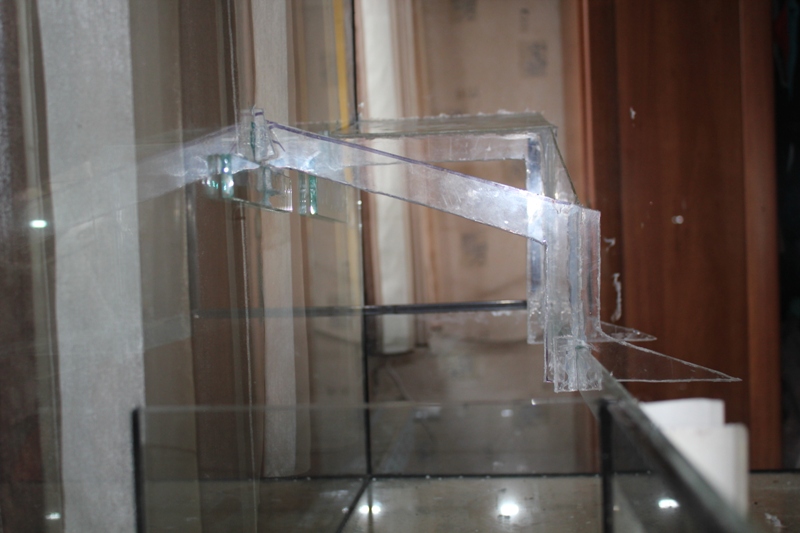

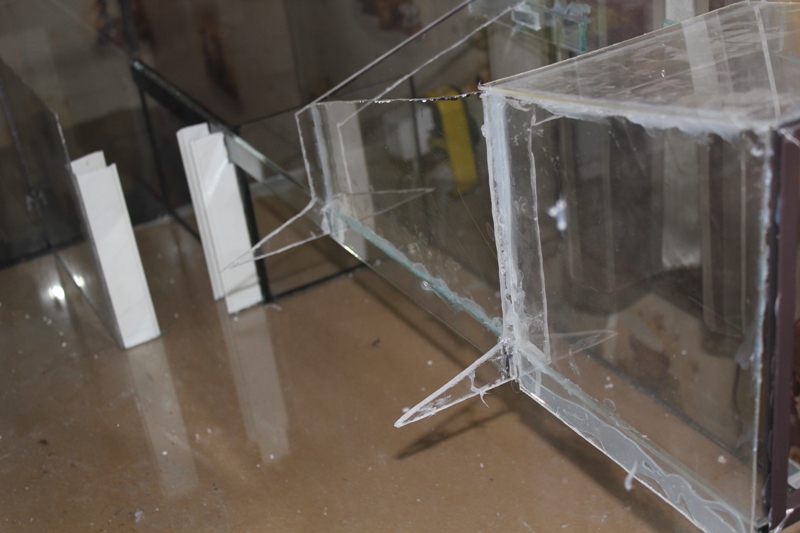

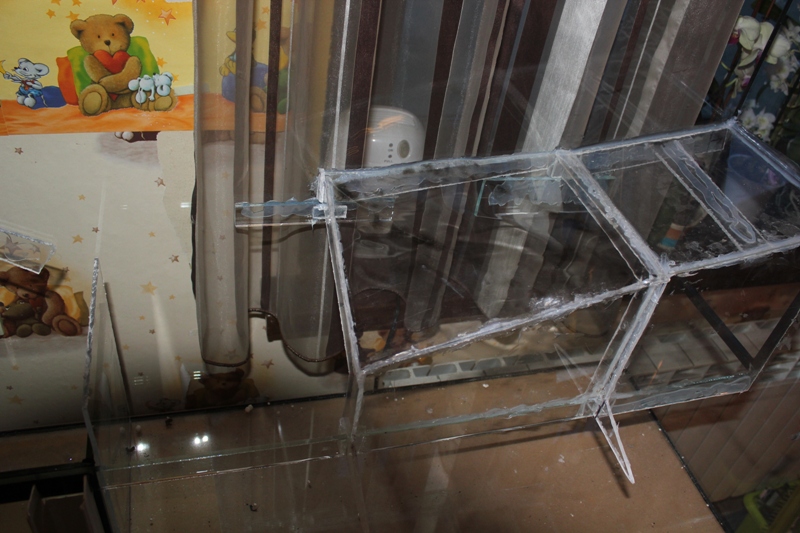

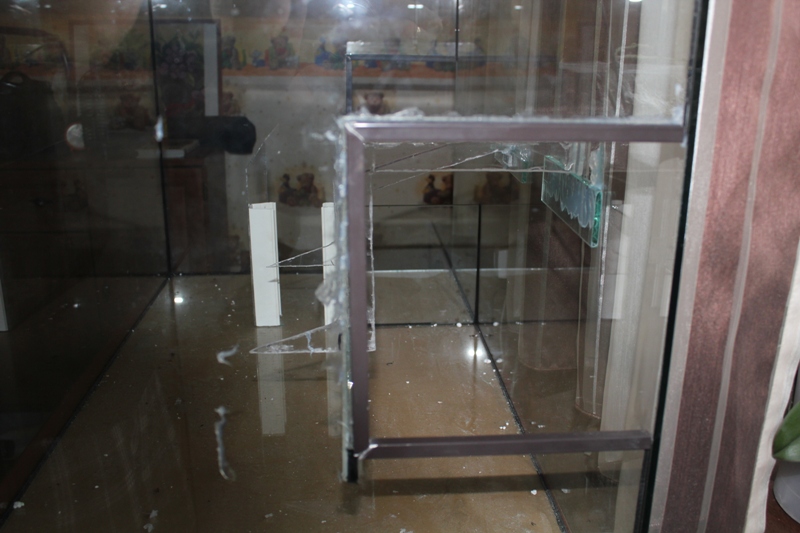

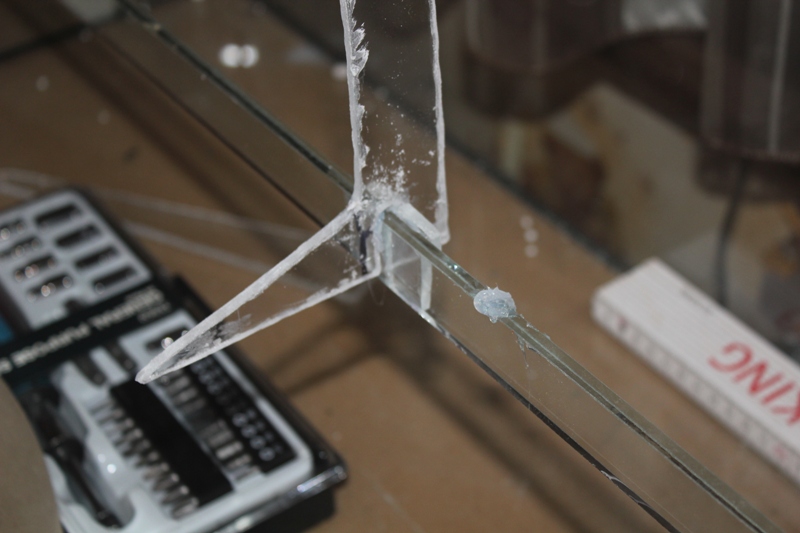

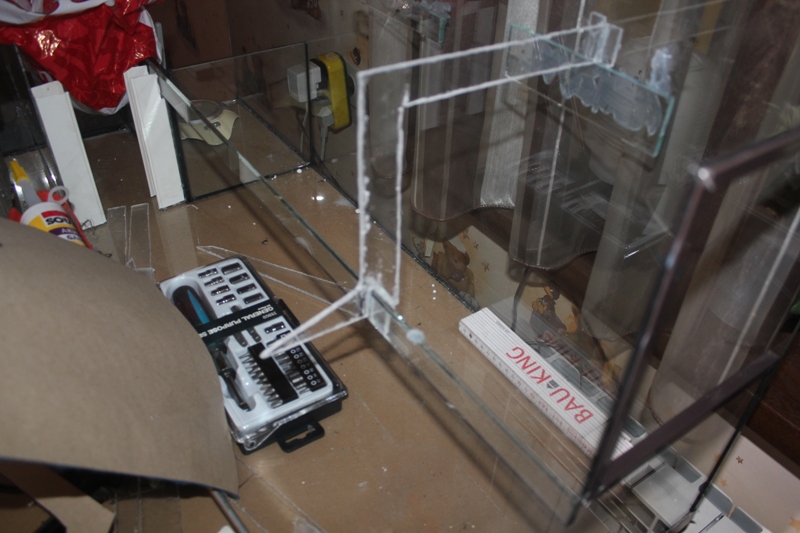

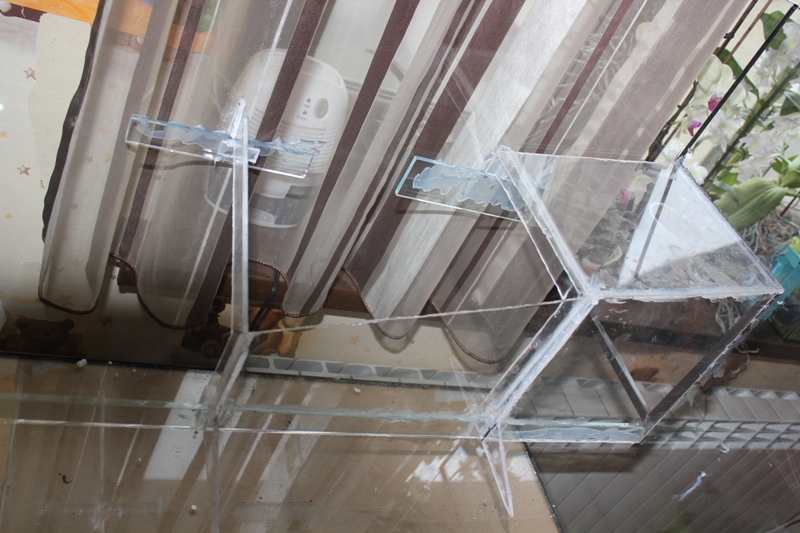

Tak wygląda wklejony "filar":

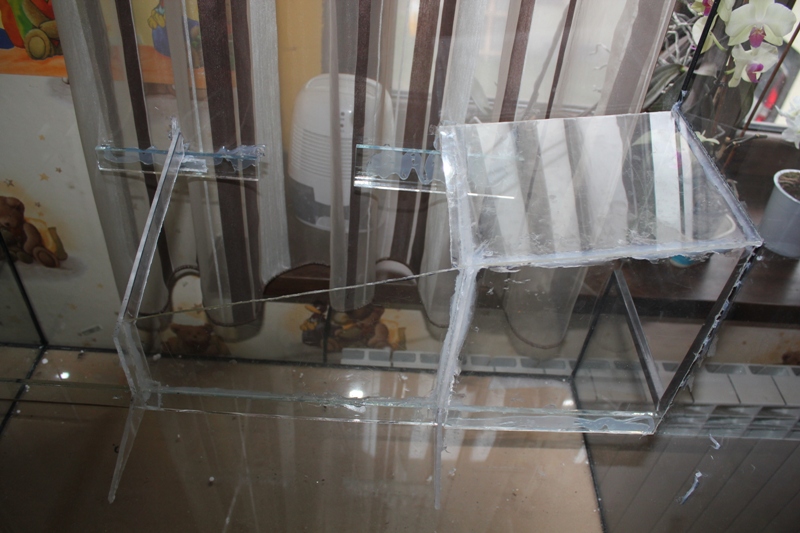

Na to naklejane były odpowiednio docięte kawałki cieńszej pleksi:


Tak by utworzyć zamkniętą przestrzeń, która będzie stanowić podstawę dla części nadwodnej o strop dla części "podziemnej" - czyli jaskini:

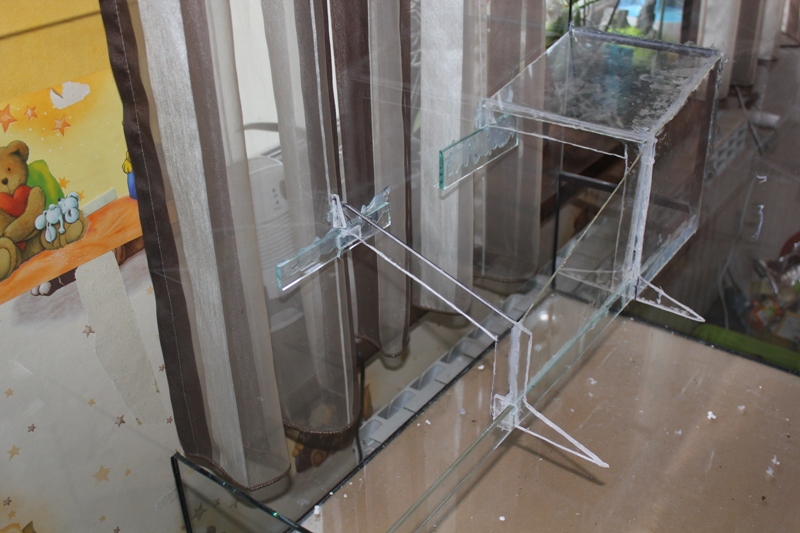

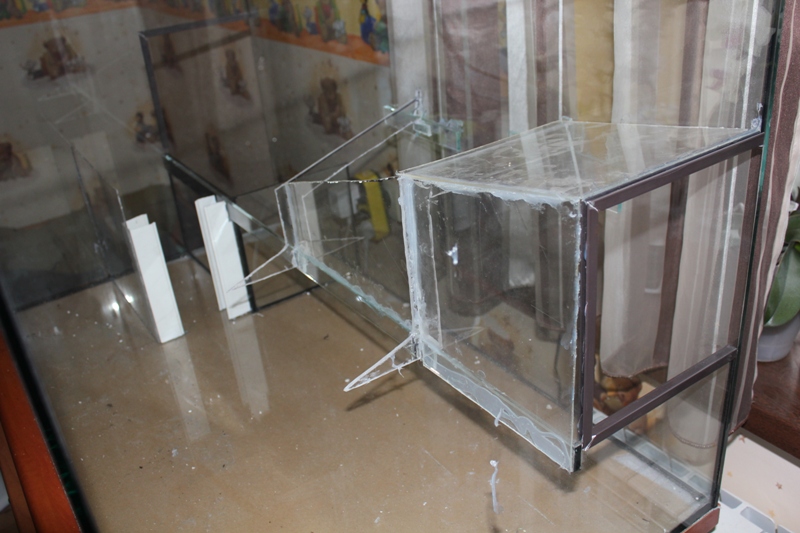

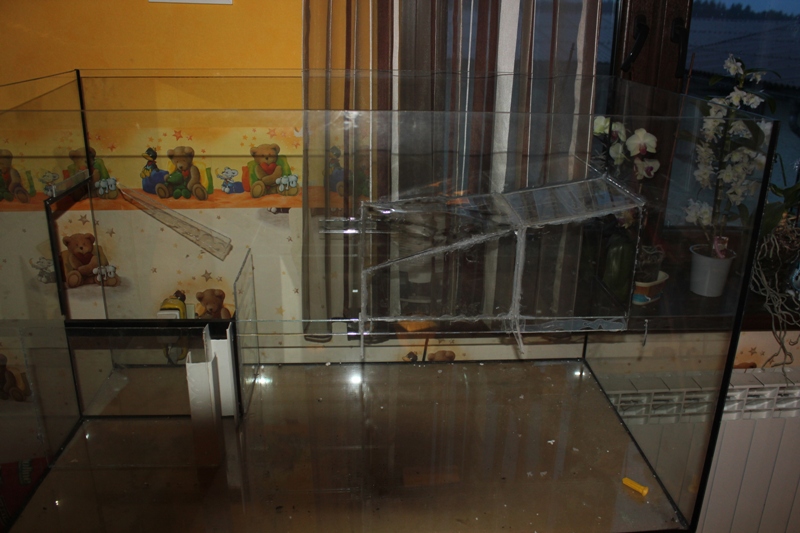

Widok od frontu:

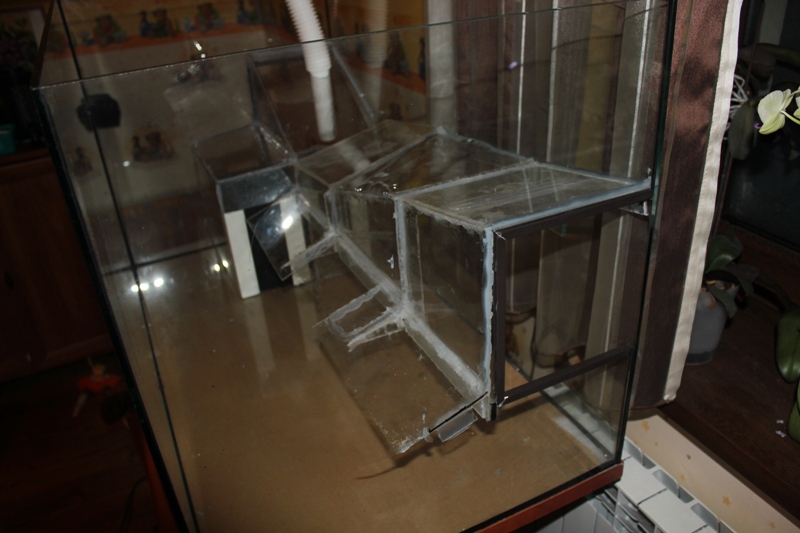

Widok od strony "otworu serwisowego" (nie wiedziałem jak inaczej go nazwać):

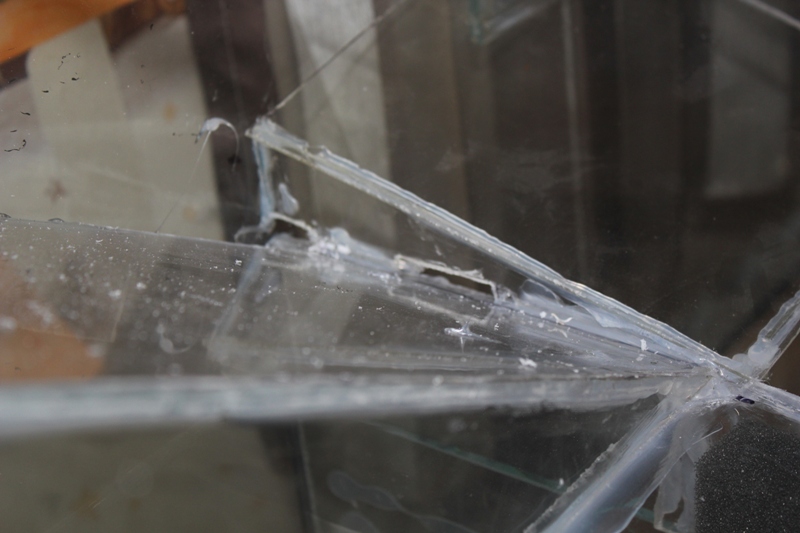

W kolejnych kawałkach wykorzystałem plastyczne parametry podgrzanej pleksi - wszystko się ładnie spasowało:



To tyle tym razem.

Obecnie pracuję nad lewą stroną. Ogólnie najwięcej problemów może stwarzać precyzyjne wycięcie pleksi (kto próbował ten wie) ale znalazłem na to sposób.

Więcej zdjęć kolejnym razem - ale mam nadzieję, że już powoli zaczyna się zarysowywać plan.

Jestem ciekaw co o tym sądzicie.

[alantartak]

Podziwiam za wytrwałość ja bym się już dawno poddał albo szkło porąbał

[sibelius]

Wielki szacun dla człowieka z wizją. Szkoda, że mój mały rozumek ogarnąć tego nie może . Wygląda to na razie jak pokręcony labirynt dla świnki morskiej przy testowaniu dopingu dla sportowców

[MarSz]

I tak ma być

Możemy nawet zrobić mini konkurs - ja będę powoli wrzucał fotki w miarę realizacji - i ciekawe kto pierwszy odgadnie moją wizję ostateczną

Na razi rzeczywiście - pasuje do świnki psychopatki.

[MarSz]

Dziś przyszła do mnie paczka a w niej Aquael Circulator 1000 - niebawem jak skończę klejenie to będę robił testy czy ta pompa da radę wypchnąć odpowiednią ilość wody.

[MarSz]

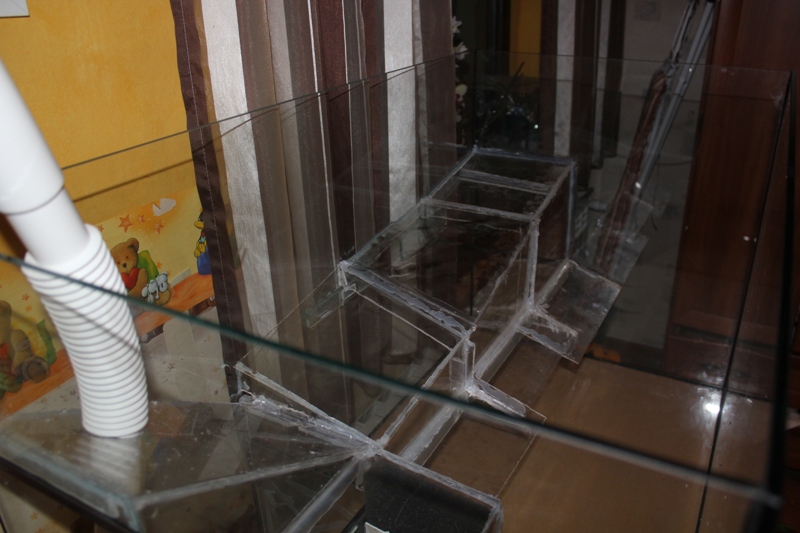

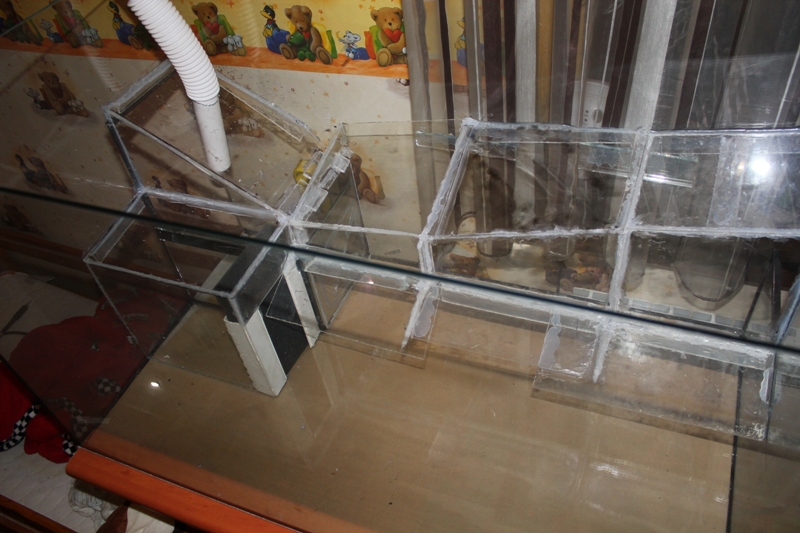

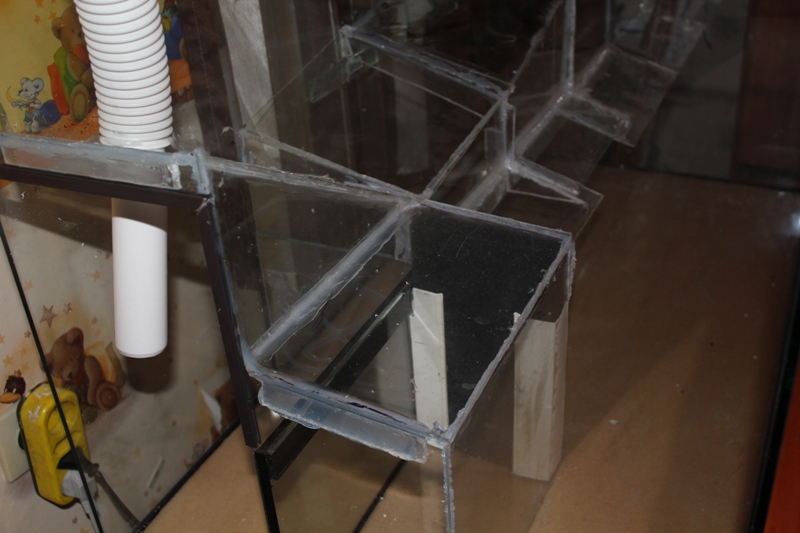

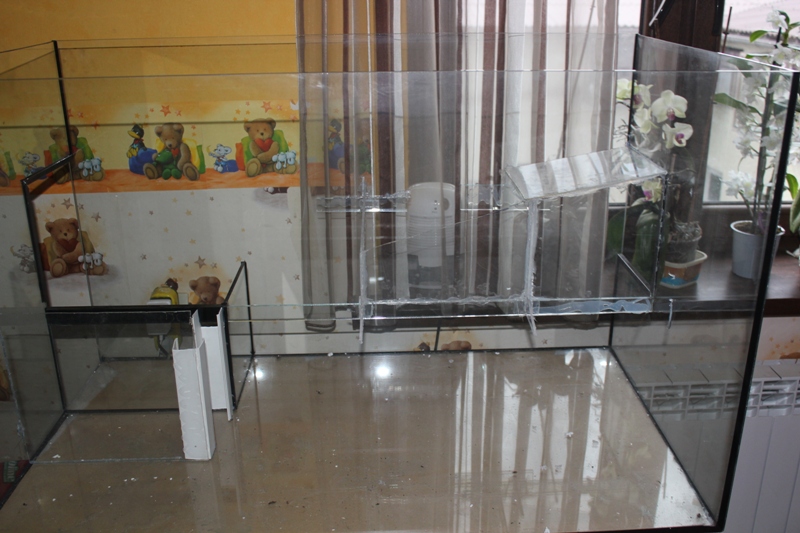

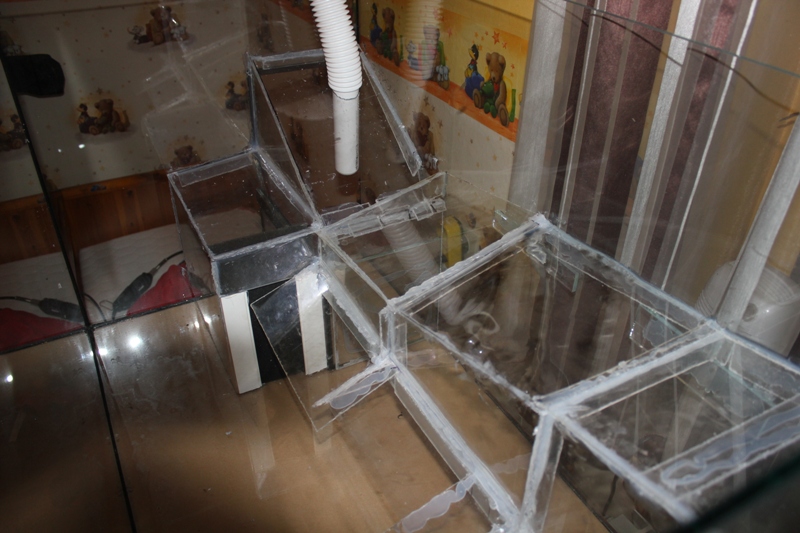

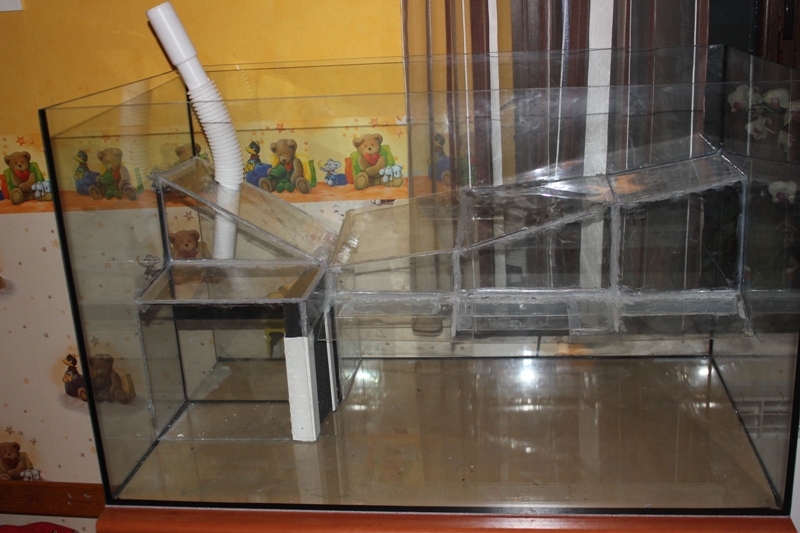

A w międzyczasie - skończyłem pierwszą część -czyli konstrukcja nośna.
Wygląda to tak:

vivarium 002.jpg (209.6 KiB) Przejrzano 6449 razy

vivarium 003.jpg (165.31 KiB) Przejrzano 6449 razy

vivarium 004.jpg (146.62 KiB) Przejrzano 6449 razy

vivarium 005.jpg (181.2 KiB) Przejrzano 6449 razy

vivarium 007.jpg (169.29 KiB) Przejrzano 6449 razy

vivarium 008.jpg (202.35 KiB) Przejrzano 6449 razy

vivarium 010.jpg (212.86 KiB) Przejrzano 6449 razy

Teraz czeka mnie najlepsze czyli zabawa w rzeźbienie powierzchni

vivarium 015.jpg (203.79 KiB) Przejrzano 6449 razy

[Big daddy]

Ten etap zawsze mnie przeraża najbardziej, czyli jak to zrobić żeby nie wyglądało sztucznie i śmiesznie co można zaobserwować na wielu projektach w których autorzy próbują odwzorowac kamienne tło, a wygląda to jak... Dobra nie wygląda najlepiej no przynajmniej dla mnie.
W tym przypadku czekam z ciekawością na efekty pracy i wierze że się czegoś nauczę.

Wysłane z tapofonu za pomocą Tapatalk 2

[MarSz]

Tu nie powinno być wielkiego problemu.

Nie chcę kamiennego tła.

Docelowo całość ma być zarośnięta.

Dla mnie za to największym wyzwaniem będzie takie wyprofilowanie strumieni i kaskad by płynęły tak jak chcę.

To co będzie obok nich nie będzie miało większego znaczenia - na początku pewnie będzie wyglądało kiepsko ale po to robiłem próbę na wabi kusa bym teraz mógł być o to spokojny.

Tylko w te miejsca, w których będę chciał wyeksponować skały, będę musiał na początku umieścić ciekawe kamienie tak by nadal były widoczne gdy rozrosną się rośliny dokoła nich.

[MarSz]

Nie sądziłem, że poczta polska działa tak sprawnie - 30 zamówiłem paczkę i liczyłem, że dojdzie po Nowym Roku a tymczasem była u mnie w Sylwestra w południe.

Jako, że rozłożyła mnie choroba a i nigdzie się tym razem nie wybierałem - to korciło mnie by trochę "pogrzebać" w nowych zabawkach.

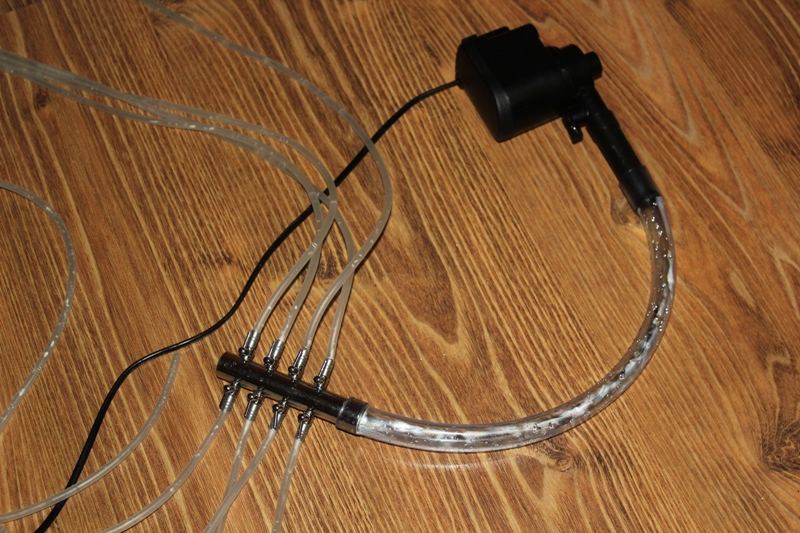

Tak więc będzie wyglądał zestaw zapewniający ruch wody:

vivarium2 001.jpg (305.46 KiB) Przejrzano 6414 razy

Pompa to wspominany wcześniej Aquael Circulator 1000 - myślę, że da radę.

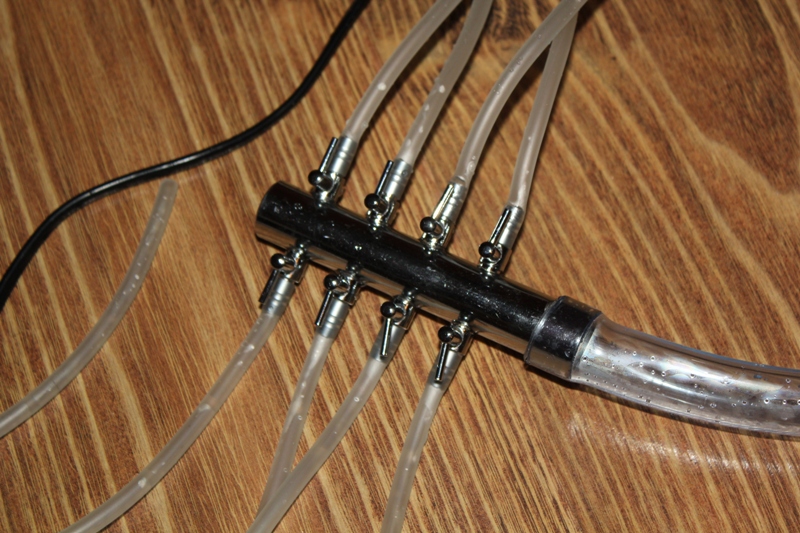

Natomiast brakowało mi wężyków i rozdzielacza z zaworkami precyzyjnymi by móc odpowiednio wyregulować poszczególne strumienie - i to właśnie do mnie przyszło:

vivarium2 002.jpg (276.14 KiB) Przejrzano 6414 razy

A tak wygląda po montażu w miejscu docelowym:

vivarium2 007.jpg (199.65 KiB) Przejrzano 6414 razy

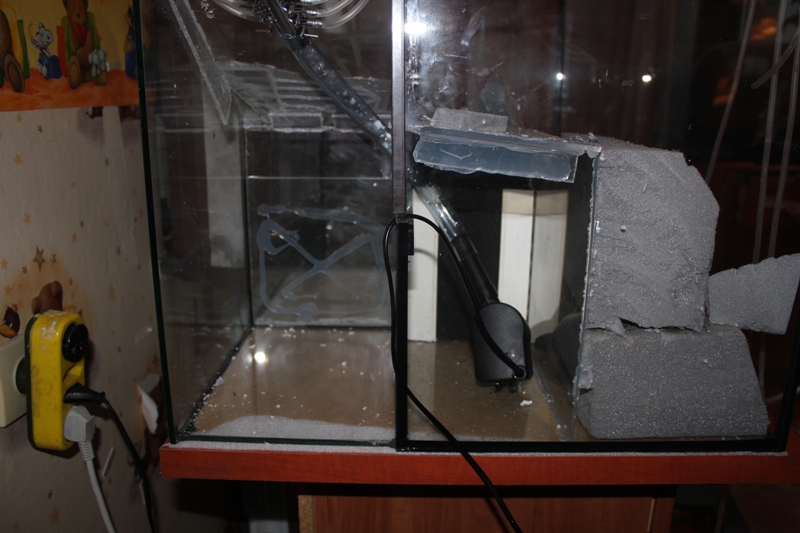

Pierwotnie otwory miały być w jednym rzędzie ale wężyki się zaginały i nie miałem wygodnego dostępu do zaworków - więc ostatecznie wyszło to tak jak na powyższym zdjęciu a niżej widok od komory hamburga oraz otworu serwisowego (będzie tam jeszcze nawilżacz):

vivarium2 008.jpg (186.61 KiB) Przejrzano 6414 razy

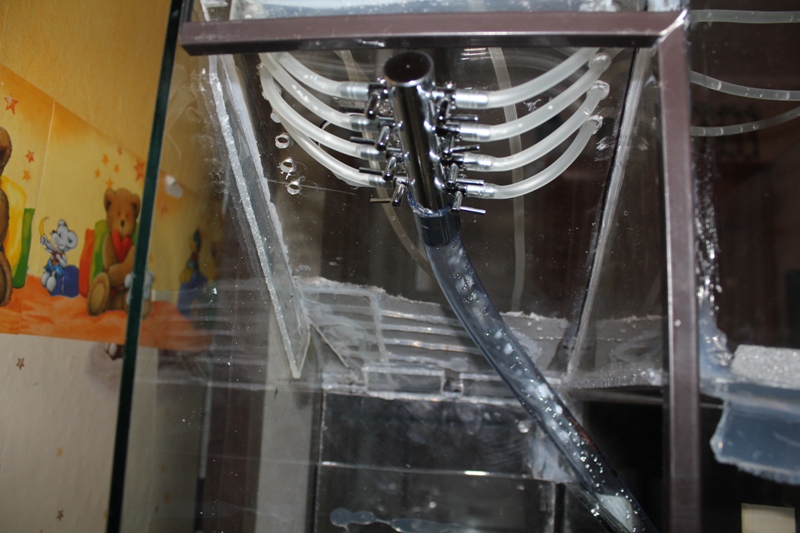

A tak wygląda to od spodu (nie wiem jak wam ale mi się to kojarzy z larwą z filmu Alien ):

vivarium2 009.jpg (199.98 KiB) Przejrzano 6414 razy

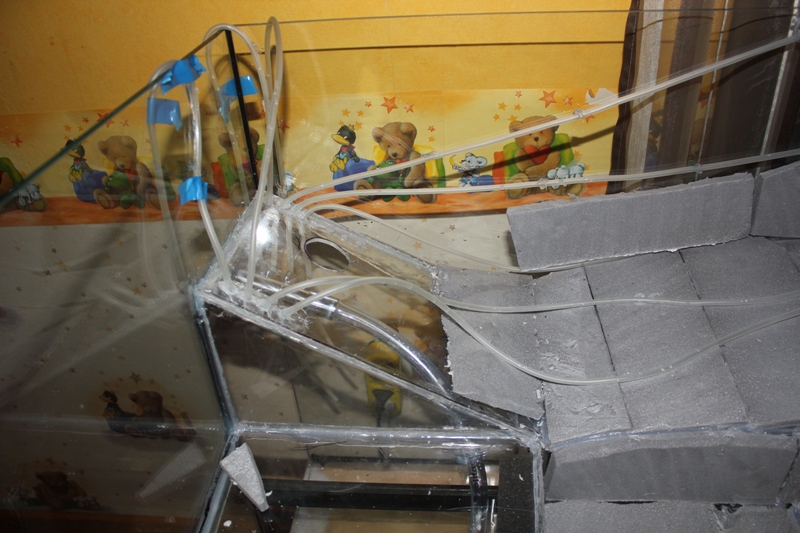

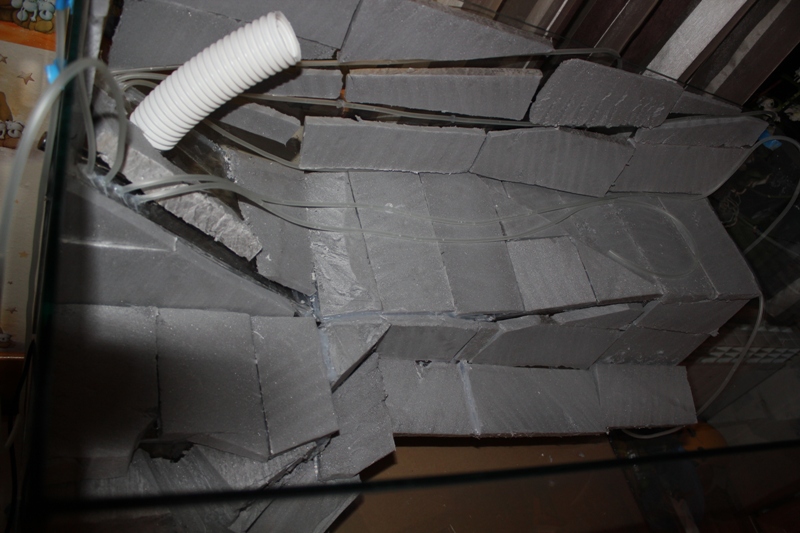

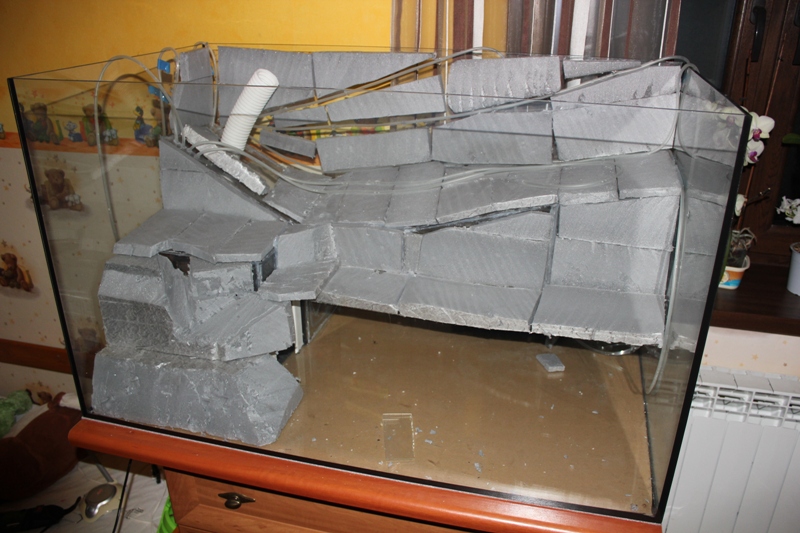

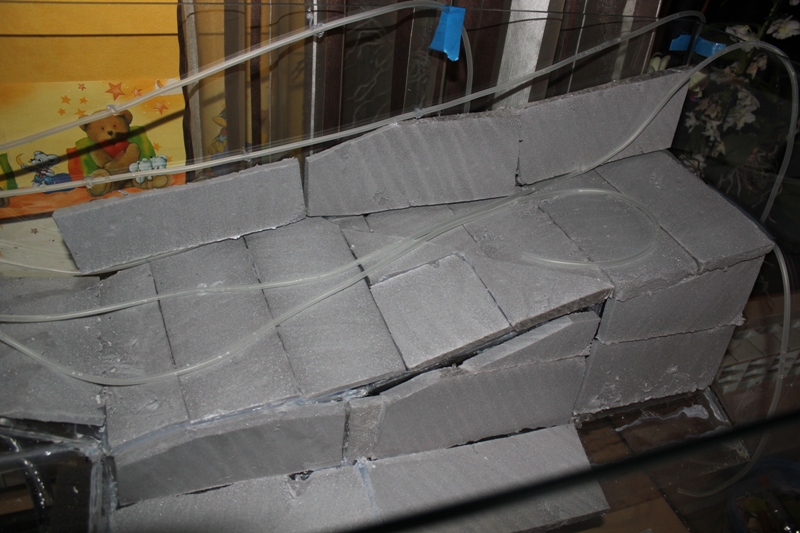

Skoro miałem już rozdzielacz i wężyki to już zachciało mi się je rozprowadzić i przymocować - a jak to zrobiłem to postanowiłem już przykleić pierwszą warstwę - na razie nie robi wrażenia - ale ciągle się łudzę, że coś jeszcze z tego wyjdzie (w przeciwieństwie do mojej żony, która z każdym dniem utwierdza się w coraz większym przekonaniu, że nic z tego nie wyjdzie i coraz bardziej szpeci pokój):

vivarium2 010.jpg (217.78 KiB) Przejrzano 6414 razy

vivarium2 011.jpg (228.01 KiB) Przejrzano 6414 razy

vivarium2 013.jpg (221.92 KiB) Przejrzano 6414 razy

vivarium2 015.jpg (188.61 KiB) Przejrzano 6414 razy
